本文通過對聚氨酯膠和有機硅橡膠的比較、分析和試驗，指出了兩者的 不同特點，確認PR-1聚氨酯密封膠有突出的防潮能力，在硅橡膠的眾多品種中，防潮 能力有著很大的差異，同時提出了密封膠選用的一般程序和密封膠應用的四要素。
密封膠品種繁多。其分類也有多種方式，有按 化學組成、物理形態(tài)、應用范圍分的，也有按固化方 式、固化后膠膜性質、強度高低來分的。面對繁多的 密封膠品種。我們常有無所適從的感覺；即使是己 為行業(yè)所公認的產品，也因不同生產廠家有著不同 的質量而產生不同的使用效果，更增加了選擇的難 度。某國際知名品牌的產品說明書上的一段話，也 許可以幫助我們確定選擇程序。這段話的大致意思 是:本公司的產品保證符合產品樣本上提供的質量 指標。用戶的使用條件、操作方法超出了本公司的 控制。用戶自己再做試驗確認本產品是安全、有效 并且符合預定的使用目的。對于偶然事故和相關損 傷，本公司不負任何責任。和國內一些密封膠生產 廠相比，這段話是相當低調的，但又是符合密封膠產 品特點的，“萬能膠”事實上是不存在的。
因此，我們可以借鑒這一段話，采用以下選擇程序：
對密封膠產品樣本分析比較一自己的實驗室 試驗一產品現(xiàn)場應用考核一確定密封膠的選 型——優(yōu)化密封結構。
事實上一些質量管理比較嚴格的傳感器廠也是 這樣做的。下面以聚氨酯密封膠和有機硅橡膠的比 較與選擇過程加以說明。
1.分析比較
聚氨酯和有機硅材料性能的一般表述
聚氨酯（PU)是其分子鏈中含有氨酯基(一 NHCOO—)或/和異氨酸酯基（一NCO)的高分子材 料。用PU為黏料制成的膠粘劑和密封膠具有一系 列優(yōu)異特性而成為膠黏劑和密封膠大家族中占有重 要地位的膠種之一。聚氨酯密封膠的特點是：
①由于PU分子中含有活潑的極性很強的一 NHCOO—和一NCO基團，它們與含活潑氫的材料可 發(fā)生化學結合，從而無論對金屬、玻璃橡膠等光滑表 面還是對木材、皮革、織物、紙張、泡沫材料等多孔材 料均有良好粘接力。
②由于PU分子既有氨基甲酸基構成硬鏈段， 又有聚醚或聚酯構成的軟鏈段，調節(jié)PU大分子中 的軟硬段比例，可制成從硬到軟的系列產品，滿足不 同用途需要。
③極佳的低溫性能。
④良好的耐水、耐油、耐溶劑、耐化學品、耐磨、耐臭氧和耐細菌的性能。
⑤既可室溫固化，也可加溫固化，操作性能良好。
⑥無副反應發(fā)生，不易產生缺陷。
缺點是耐熱性較差，在高溫高濕條件下易生水 解使其性能下降。
有機硅的結構特征是非極性、飽和、高能鍵。這 些特點決定了有機硅化合物具有優(yōu)異的耐高低溫 (特別是耐高溫）、耐臭氧、耐輻射、耐候性以及優(yōu)異 的電絕緣性能，使有機硅在密封膠領域占有極其重 要的特殊地位。
①使用溫度范圍寬，在-65~250T范圍內都能保 持良好彈性和粘接密封性能。
②優(yōu)良的電性能。當用于電子領域時其優(yōu)異的 介電性能、防水、防潮、防腐性能確保它能有效地保 護各種電子兀件和設備。
③卓越的耐候性，在日曬雨淋條件下也可長期不 老化變脆、不降解、不龜裂。保持其原有的力學性能.
④良好的化學穩(wěn)定性，可承受大多數化學品、潤 滑劑的腐蝕。
缺點是機械強度不太高，耐油性、耐非極性溶劑 性也不夠好。
以上是對聚氨酯灌封膠和雙組分硅橡膠的一般 表述。具體到目前國內稱重傳感器行業(yè)應用最多的 兩種灌封膠一聚氨酯密封膠和雙組分硅橡膠(俗稱 AB膠或果凍膠)。具體的產品樣本通常有如下表述：
聚氨酯灌封膠有優(yōu)良的防潮、絕緣、耐濕熱、耐 老化、耐低溫和密封性能。一般環(huán)境條件下，產品性 能在十年內基本穩(wěn)定。對被密封物沒有腐蝕性。與鐵 合金、不銹鋼有很強的粘合力，與鋁合金、銅玻璃等 有較強的粘合力。
雙組分硅橡膠有優(yōu)良的電氣性能和化學穩(wěn)定 性，其耐候性、耐老化性、耐臭氧性、耐水性均優(yōu)異。 可在-40~ 180$范圍內使用。

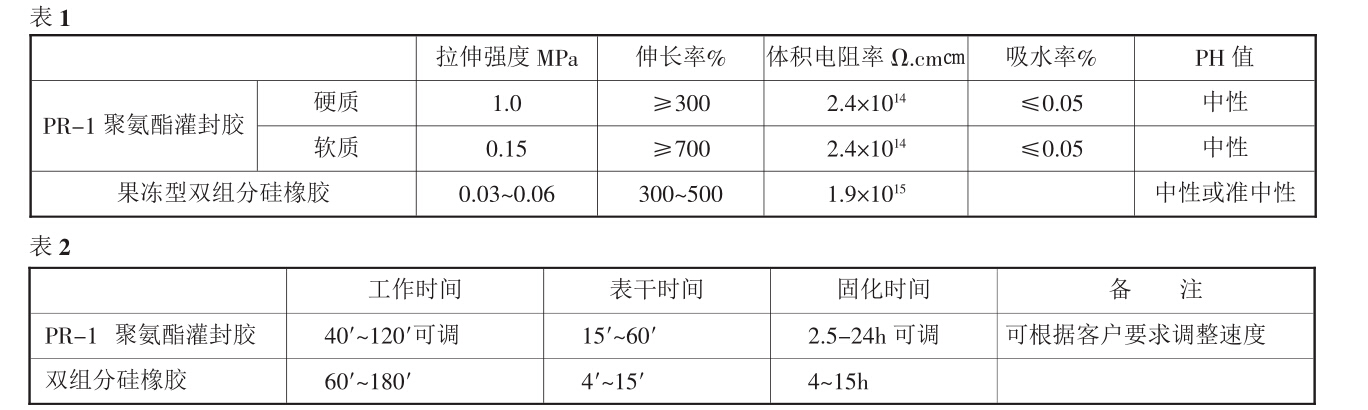

聚氨酯灌封膠和雙組分硅橡膠與傳感器性能有 關的指標見表1，與操作工藝有關的指標見表2.
從以上的一般表述，到具體產品介紹，直至性能 數據，我們能看出兩種膠在高溫性能上有明顯差別， 在膠膜的強度方面有些差別，其它的差別就都不明 顯了。因此，只能通過試驗來比較。
從表2可見雙組分硅橡膠的可操作時間長于聚 氨酯，其它工藝操作性能相當。
2.0試驗
2.1試驗目的
室溫條件下，兩種密封膠對傳感器性能的影響； 濕熱條件下，傳感器絕緣電阻的變化；
濕熱試驗后，傳感器性能的變化。
2.2試驗材料PR-1聚氨酯密封膠取自洛陽貝 隆公司，雙組分硅橡膠取自江浙兩家化工廠。
2.3試驗方法、評價標準及步驟 試驗可以是對材料性能的復測，也可以是直接 在產品上進行。我們認為在產品上進行最能說明問 題，選擇直接在傳感器上進行。
評價標準有通用標準和產品標準。通用標準是 《GB 4208 -93外殼防護等級》，產品標準是《GB 7551-1997稱重傳感器》。從用戶的角度看，往往更 熟悉通用標準。因此，傳感器生產廠在產品上標注外 殼防護等級的IP代碼也是需要的。但作為生產者， 同一性能，有產品標準的，應該按產品標準，因為產 品標準更符合產品的實際使用條件。從密封的效果 看，產品標準包含了密封后對傳感器產品性能的影 響，而通用標準則沒有。顯然能滿足GB 4208-93外殼防護要求的，未必能滿足產品標準要求。所以，我 們選擇按GB-7551-1997進行。具體試驗項目如下：
①常溫下密封前傳感器性能(線性、滯后、重復 性、零點、靈敏系數、蠕變)測試；
②常溫下密封后傳感器性能(線性、滯后、重復 性、零點、靈敏系數、蠕變)測試；
③濕熱條件下傳感器絕緣電阻的變化；
④濕熱試驗后傳感器性能(線性、滯后、重復性、零點、靈敏系數、蠕變)測試；
2.4試驗情況
試驗共進行了兩輪，每輪試驗6周期。第一輪試 驗投入傳感器9個，第二輪試驗投入傳感器27個。
第一輪試驗后，差別已經比較明顯了。但是為了 慎重起見，又進行了第二輪試驗。當然，第二輪試驗 也不僅是驗證第一輪試驗結果，還增加了密封膠品 種(包括進口硅橡膠），增加了不同密封膠搭配使用 的綜合效果試驗。
2.5試驗結果及分析
①常溫下，兩種密封膠對傳感器線性、滯后、重 復性、零點、蠕變的影響不明顯，但是對靈敏系數的 影響差別明顯，就是在100kg量程的傳感器上，PR- 1聚氨酯膠密封后，其靈敏系數約降低0.002mV/V，有機硅橡膠影響不明顯;PR-11聚氨酯密封膠硬度 已接近有機硅橡膠，其影響也可以忽略不計。
②濕熱試驗前后，兩種密封的傳感器絕緣電阻 有明顯差別
常溫條件下，有機硅橡膠密封的絕緣電阻要高 于聚氨酯;濕熱試驗開始后，有機硅橡膠密封的絕緣 電阻下降速度較快，到第三個周期開始低于聚氨酯，
到第六周期則明顯低于聚氨酯了，大多數有機硅橡 膠密封的絕緣電阻普遍降到1000M0以下，而聚氨 酯密封的絕緣電阻都在3000MD以上。
濕熱試驗結束后將被試傳感器同時置于室內常 溫條件下，絕緣電阻開始恢復。聚氨酯密封的傳感器 絕緣電阻半小時恢復到1000M%有機硅橡膠恢復 要慢得多。
這一結果說明，聚氨酯材料吸水率確實較小。
③濕熱試驗后，傳感器線性、滯后、重復性指標 變化都不大，但是有機硅橡膠密封的傳感器零點和 靈敏系數的變化大于聚氨酯密封的傳感器。
2.6試驗可以得出的初步看法
2.6.1兩種灌封膠都可以用于稱重傳感器的密封。聚氨酯密封膠在潮濕環(huán)境中表現(xiàn)更好一些。結合 兩種膠的性能的一般表述，我們可以認為，有機硅橡 膠在高溫環(huán)境中的表現(xiàn)會更好一些。
2.6.2 PR-1聚氨酯密封膠對傳感器的靈敏度 有一定影響，在小量程傳感器中應用時須考慮這一 點，也可選用PR-11聚氨酯密封膠。
3.產品現(xiàn)場應用考核
實驗室的試驗簡化了傳感器的環(huán)境條件，還不 能完全代表現(xiàn)場條件。現(xiàn)場使用結果才是最終考核。 但是由于現(xiàn)場條件千差萬別，難以比較，只能通過統(tǒng) 計數據來說明問題。總的來說，兩種密封膠的使用效 果都是不錯的。但是，通過對生產過程中的問題傳感 器和使用過程中的失效傳感器的分析，還有進一步 改進的必要。
4.操作中的問題是傳感器密封缺陷的重要因素
4.1攪拌不均勻
攪拌不均勻會使膠體局部配比不準確，膠體各 部分軟硬不一致，嚴重的時候，膠體表面要可見絲狀 紋，同時膠的絕緣性能、機械強度都會下降。因此，攪 拌一定要均勻。調膠時，調膠罐的上下、四周都要攪 到，尤其是罐底四周易形成死角，要特別注意。同一 批傳感器中，個別傳感器絕緣不好，通常就是用罐底 膠灌注的。
調膠罐最好是圓形，底部有較大的圓角。攪拌棒 最好是扁的。有的廠根據一次調膠量的多少不同，規(guī) 定了不同的攪拌時間，不失為一種好的作法。
4.2配比不準確
配比對于不同的膠影響不同。
有的膠配比不同，所形成的膠膜硬度、延伸率不 同，但是，絕緣電阻、酸堿度等性能不變。這類膠配比 不準確對被密封器件的性能影響雖有，但是不至于 產生缺陷。
有的膠配比不準確，則影響到絕緣電阻和酸堿 度，這就要引起注意了。筆者用過一種膠，第一次未 注意配比，濕熱試驗后傳感器的絕緣電阻下降到 300M%左右，零點、靈敏系數也有較大變化。第二次 注意配比，濕熱試驗后傳感器的絕緣電阻只下降到 1000M%左右，零點、靈敏系數的變化相對第一次也 小了不少。
4.3清洗不干凈
有的膠對含有氮、磷、硫、錫的有機物敏感，被密 封部位清洗不干凈，會使密封膠中的催化劑失效，致使固化不良，俗稱“中 毒”現(xiàn)象。在稱重傳感器中，焊劑殘留可能會導致這 種現(xiàn)象發(fā)生。
4.4產品過期
化工產品通常都有保質期，超過保質期的產品 性能會有一定程度的下降。
5.其它密封膠試驗結果介紹
筆者曾對多種有機硅橡膠做過對比試驗，幾乎 所有硅橡膠常溫條件下絕緣電阻都很高，應證了 一 般表述中“優(yōu)異的電絕緣性能”。但是在濕熱條件下， 不僅不同牌號的硅橡膠有明顯差別，同一型號，不同 廠家的產品亦有明顯差別。即使是進口產品中，也 有明顯差別。有的產品并不比國產的好。但是也確有 明顯優(yōu)于國內產品的品種，道康寧3140是其中之 一，還有比3140防潮性能更好的品種。鑒于筆者的 試驗不可能很全面，也難以做到反復確認，只能回到 前面所說的“應自己作試驗確認”。
6.對國產密封膠的兩點建議
6.1國產單組分有機硅橡膠與國際知名品牌 相比，性能差距仍較大。但是進口硅橡膠不僅價格 昂貴，而且供貨期也較長，加上產品有效期的限制，一 般傳感器生產廠難以采用。目前為傳感器生產有機硅 橡膠的生產廠多為規(guī)模較小的廠，產品多年來進步不 大，建議有關科研院所合作，盡快突破這一難關。
6.2國產密封膠與國際知名品牌相比，產品性 能指標往往不夠全面，給用戶的選擇帶來了一定難 度。建議密封膠生產廠完善指標體系。 可調性和儀表的準確度，給自己配合檢秤工作帶來 不必要的麻煩。
在通常情況下，衡器的配置由提出的任務來確 定，稱重技術的可行性將影響到最終設計方案。對于 傳感器和儀表的技術性探討我們還在繼續(xù)。更深入 的理解，對于我們如何選配一臺高質量的衡器有很 大幫助.
